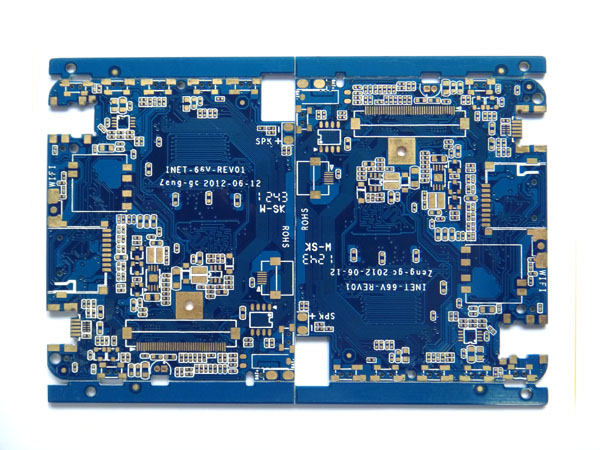

4層PCB設計存在若干潛在問題。首先，傳統的厚度為62mil的四層板，即使信號層在外層，電源和接地層在內層，電源層與接地層的間距仍然過大。

如果成本要求是第一位的，可以考慮以下兩種傳統4層板的替代方案。這兩個方案都能改善EMI抑制的性能，但只適用于板上元件密度足夠低和元件周圍有足夠面積(放置所要求的電源覆銅層)的場合。

第一種為首選方案，PCB的外層均為地層，中間兩層均為信號/電源層。信號層上的電源用寬線走線，這可使電源電流的路徑阻抗低，且信號微帶路徑的阻抗也低。從EMI控制的角度看，這是現有的最佳4層PCB結構。第二種方案的外層走電源和地，中間兩層走信號。該方案相對傳統4層板來說，改進要小一些，層間阻抗和傳統的4層板一樣欠佳。

如果要控制走線阻抗，上述堆疊方案都要非常小心地將走線布置在電源和接地鋪銅島的下邊。另外，電源或地層上的鋪銅島之間應盡可能地互連在一起，以確保DC和低頻的連接性。
