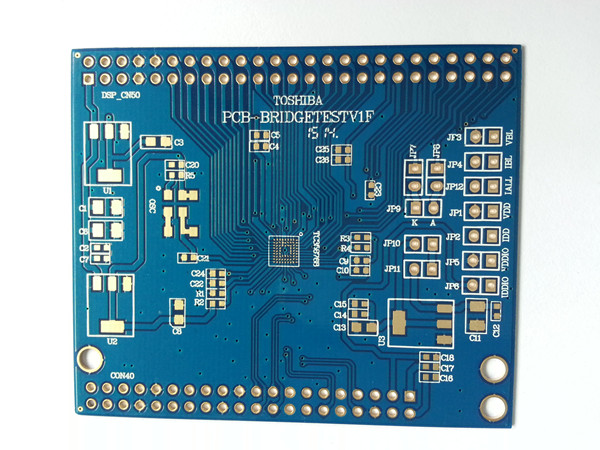

PCB打樣是為了在批量進行生產之前，先確定所制作的線路板是否存在問題，能否實現所需功能。避免后期出現問題，造成報廢，增加成本，所以pcb線路板打樣是十分重要的。

注意事項：

一、作為工程師群體，pcb線路板打樣注意事項有：

1、需要根據不同情況，選擇合理的打樣數量，以減少成本。

2、特別確認器件封裝，避免因封裝錯誤導致打樣失敗。

3、對pcb線路板進行全面的電氣檢查，提升線路板的電氣性能。

4、做好信號完整性布局，降低噪聲，提高線路板的穩定性。

二、作為廠家，PCB打樣需要主意事項有：

1、認真檢查相關pcb文件資料，避免出現資料問題。

2、全面進行工藝核準,與自已廠家進行工藝配置。

3、和客戶進行深入溝通，詳細了解客戶要求及注意事項，防止出現失誤。

三、pcb線路板打樣過程，注意事項有：

1、元件的布局與走線

元件的布局與走線對產品的壽命、穩定性、電磁兼容都有很大的影響，是應該特別注意的地方。需要注意元件的放置順序，通常先放置與結構有關的固定位置的元器件，在從大到小放置其他元器件。另外元件布局還需要注意散熱問題，應該將發熱元件，分散放置，不要集中一處。

2、調整完善

完成pcb線路板布線后，需要對文字、個別元件、走線做些調整以及敷銅，以便進行生產、調試、維修。

3、使用仿真功能PCB線路板打樣

為保證pcb線路板能正確進行打樣，可使用軟件進行仿真。特別是高頻數字電路，可以提前發現一些問題，減少后期調試工作量。
