Rx是電阻，在電路圖里有很多電阻，按序號排，R1，R2。。。

Cx是無極性電容，電源輸入端抗干擾電容

IC集成電路模塊

Ux是IC(集成電路元件)

Kx是???不同廠商的元件庫定義不同

Tx是測試點(工廠測試用)

Spk1是Speaker(蜂鳴器，喇叭)

Qx是三極管

Jx是Jack(比如Audio Jack)

Y1???不同廠商的元件庫定義不同

此外，還有CEx-電解電容，CNx-排容(好幾個電容在一起)，RNx-排阻，CONx-連接器，Dx-Diode(二極管)，Hx-孔，JPx-Jumper，Lx-電感/磁珠，LEDx-發光二極管，Xx-晶振。

各個廠商都有自己的元件庫，畫電路圖時的元件都從庫里抓來的(大廠)，對于一些不常見的，比如CON，JP，各個廠商的定義也會有所不同

R(電阻)

FS(保險管)

RTH(熱敏電阻)

CY(Y電容：高壓陶瓷電容，安規)

CX(X電容：高壓薄膜電容，安規)

D(二極管)

C(電容)

Q(晶體管)

ZD(穩壓二極管)

T(變壓器)

U(IC芯片)

J(跳線)

VR(可調電阻)

W穩壓管

K 開關類

Y 晶振

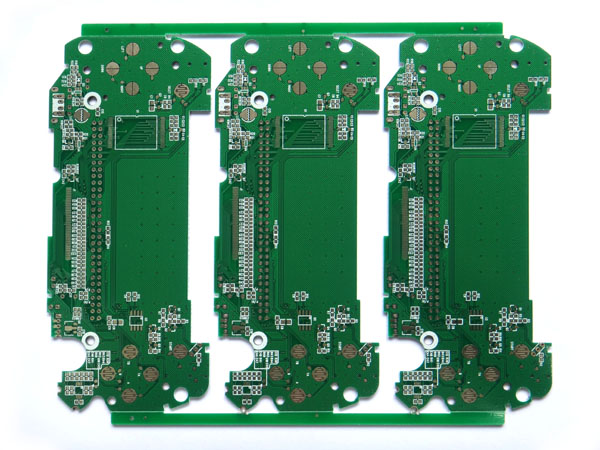

電路板上常常見到R107、C118、Q102、D202等編號，一般情況下，第一個字母標識器件類別，比如R代表電阻器，C代表電容器，D表示二極管、Q表示三級管等;第二個是數字，表示電路功能編號，如“1”表示主板電路，“2”表示電源電路等等，這是由電路設計者自行確定的;第三、四位表示該器件在該電路板上同類器件的序號。

R117：主板上的電阻，序號為17。

T101：主板上的變壓器。

SW102：開關

LED101：發光二極管

LAMP：(指示)燈

Q104(E,B,C)：晶體三極管，E：發射極，B：基極，C：集電極

“R117是電阻的話，兩端用萬用表測的話應該是通的吧”，在電路板上直接測量電阻是不科學的，測量結果會比實際值小，甚至小的多，最好焊出一條引線再作測量。
