隨著集成電路技術的飛速發展，電路板的層數也由最初的單、雙層板發展都十幾層甚至更高的多層板。因此這給不少人分辨PCB層數帶來不少的困難。當層數越多時，分辨PCB層數就越不容易。因此對于電路板從業人員掌握一種快速分辨PCB層數方法是很有必要的。

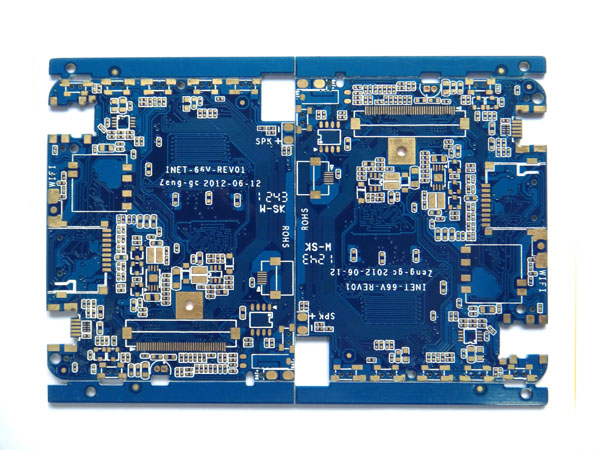

電路板本身的基板是由絕緣隔熱、并不易彎曲的材質所制作成。在表面可以看到的細小線路材料是銅箔，原本銅箔是覆蓋在整個電路板上的，而在制造過程中部份被蝕刻處理掉，留下來的部份就變成網狀的細小線路了。這些線路被稱作導線或稱布線，并用來提供電路板上零件的電路連接。通常電路板的顏色都是綠色或是棕色，這是阻焊漆的顏色。是絕緣的防護層，可以保護銅線，也可以防止零件被焊到不正確的地方?，F(xiàn)在主板和顯卡上都采用多層板，大大增加了可以布線的面積。多層板用上了更多單或雙面的布線板，并在每層板間放進一層絕緣層后壓合。PCB板的層數就代表了有幾層獨立的布線層，通常層數都是偶數，并且包含最外側的兩層，常見的PCB板一般是4～8層的結構。很多PCB板的層數可以通過觀看PCB板的切面來分辨PCB層數。但實際上，沒有人能有這么好的眼力。所以，下面再教大家一種分辨PCB層數方法。

多層板的電路連接是通過埋孔和盲孔技術，主板和顯示卡大多使用4層的PCB板，也有些是采用6、8層，甚至10層的PCB板。要想分辨PCB層數，通過觀察導孔就可以辯識，因?yàn)樵谥靼搴惋@示卡上使用的4層板是第1、第4層走線，其他幾層另有用途（地線和電源）。所以，同雙層板一樣，導孔會打穿PCB板。如果有的導孔在PCB板正面出現，卻在反面找不到，那么就一定是6/8層板了。如果PCB板的正反面都能找到相同的導孔，自然就是4層板了。分辨PCB層數小技巧：將主板或顯示卡對著光源，如果導孔的位置能透光，就說明是6/8層板；反之就是4層板。
