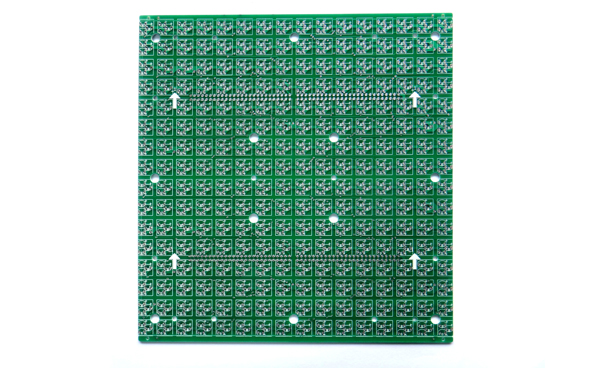

LED顯示屏電路板方面，一般是燈板和驅動板組成。目前市面上有兩種設計方案，一種是燈驅合一，一種是燈驅分離。下面我們就將主要介紹這兩種方案的不同點。

　　燈驅合一：LED燈和驅動IC全部在一個PCB板上，IC在PCB的正面，省去銅排插。

　　燈驅分離：LED在一個獨立的PCB板，驅動IC又在另一個PCB板上，兩PCB板之間采用排針和排母對插的方式進行信號連接。

　　燈驅合一和燈驅分離兩者比較：

　　1、從成本看：燈驅合一的成本稍微低一點.

　　2、從維修角度上看：燈驅分離的容易維修，因為他可以互相替換來檢測，還有燈驅分離燈集中到一起，很容易換燈。

　　3、從散熱角度上看，燈驅分離更利于散熱。

　　通常采用燈驅分離有以下原因：

　　第一：LED顯示屏采用的是插件LED，LED的燈腳影響到背面驅動IC的正常擺放，故采用燈驅分離方式

　　第二：LED屏幕點間距太小，在電子設計中影響到PCB板線路的走線，采用燈驅分離的方式可增加PCB板的布線面積

　　第三：利于散熱而不影響LED的顯示效果，如采用燈驅合一，當LED燈密度很大的時候，驅動IC工作時熱量就會很高，此時驅動IC熱量就會通過PCB直接影響到正對IC的LED燈，使LED燈顏色發生變化。采用燈驅分離不會出現這種情況。

　　值得注意的是，一般戶內的掃描屏(因為芯片數量少)用的燈驅合一相對多些(節約成本),而戶外LED顯示屏通常采用燈驅分離的形式,以延長屏體效果及壽命。
